一、產品簡介：
ODMC-5CS系列脈沖噴吹控制儀是歐頓公司設計的第五代單片機控制脈沖噴吹控制儀，實現按鍵參數設定、數碼顯示、各種參數可調等功能，操作簡單，元器件均采用進口產品，質量穩定，是脈沖袋式除塵器噴吹清灰系統的主要控制裝置，它的輸出驅動電磁脈沖閥，進而控制壓縮空氣對濾袋循序噴吹清灰，使除塵器的定的范圍內，以保證除塵器的處理能力和收塵效率。
控制儀每次輸出一位的驅動電壓，一個驅動電壓持續時間，稱為脈沖寬度；
相鄰二個輸出驅動電壓之間的間隔時間，稱為脈沖間隔。
控制儀完成對所有位的電磁閥驅動輸出所需要的時間，稱為脈沖周期。
兩個脈沖周期之間的停頓時間，稱為循環間隔。

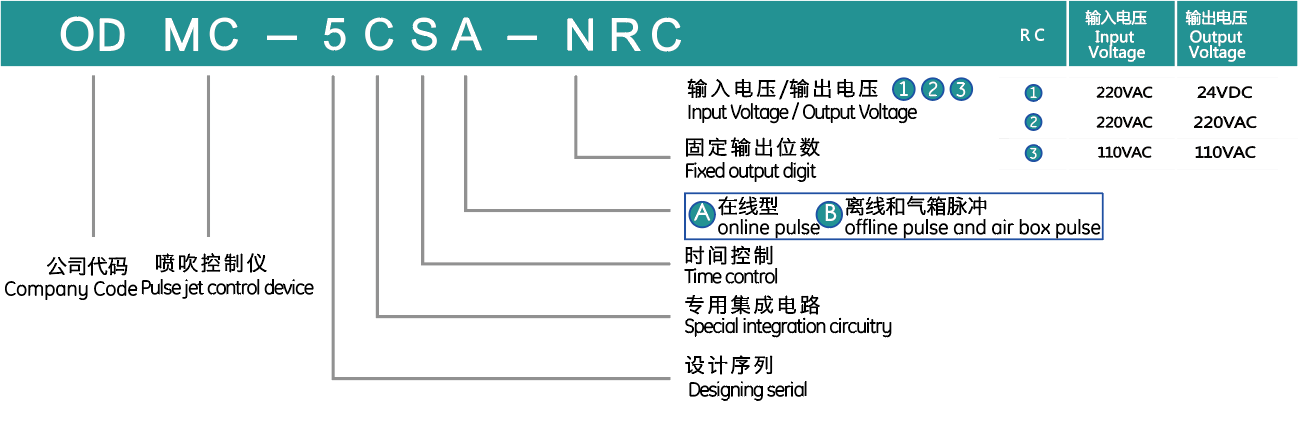

二、型號含義：

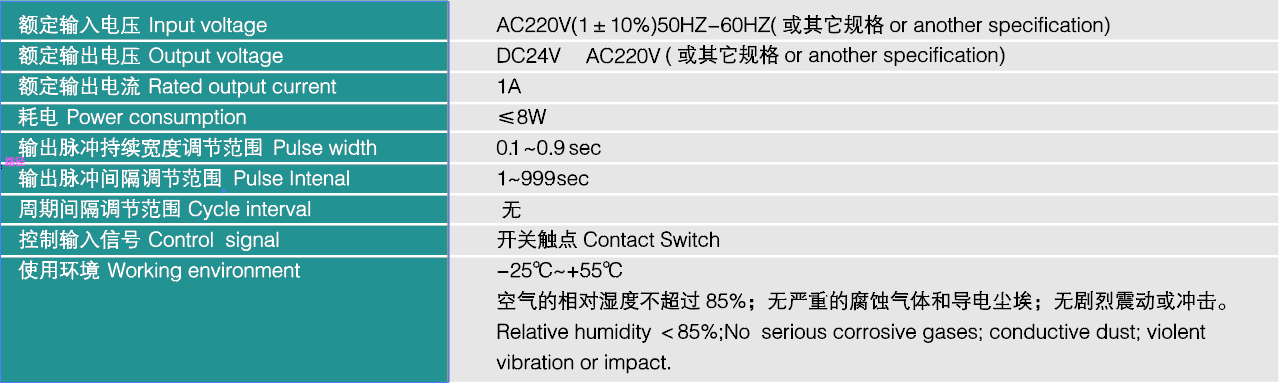

三、使用技術指標：

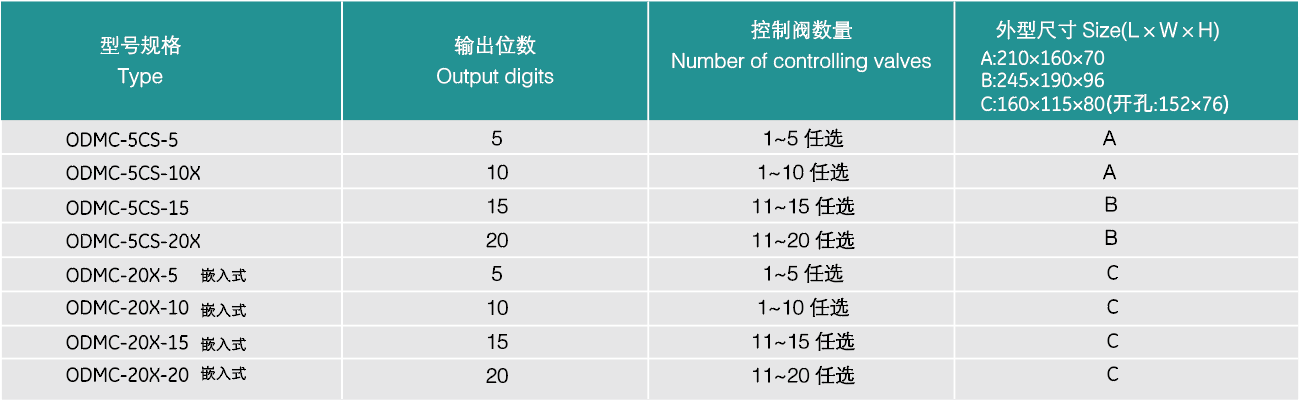

四、型號規格：
五、安裝方式：

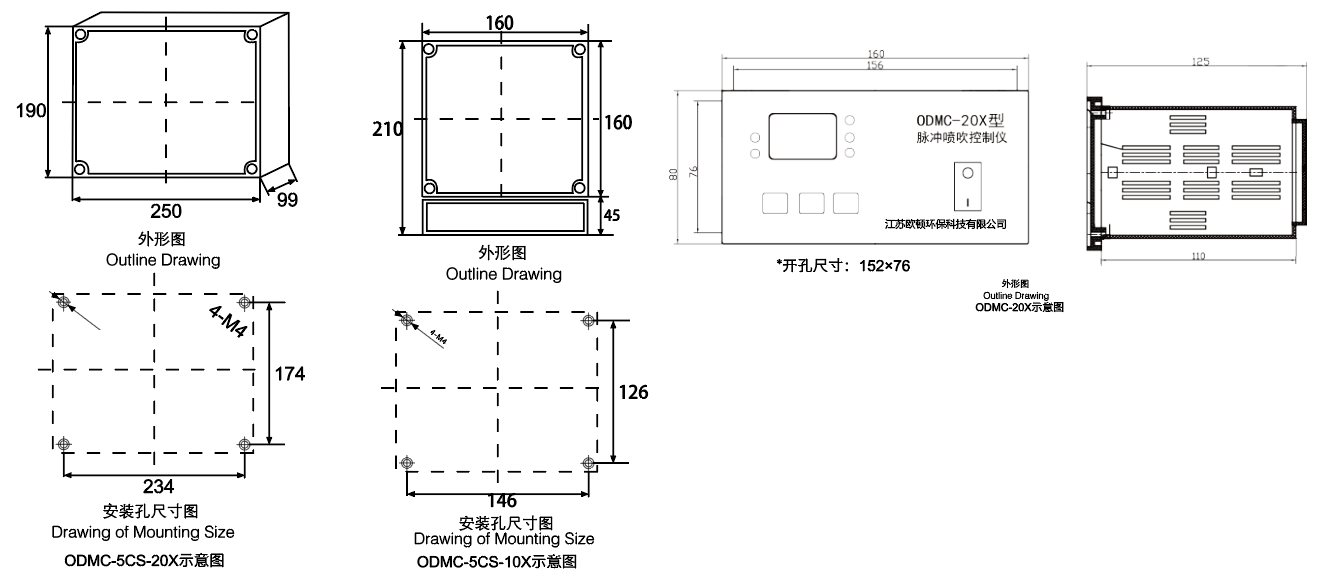

擰去控制儀盒蓋四角的緊固螺栓，即能取下盒蓋，控制儀盒底外殼四角上的通孔是用于安裝固定螺釘的，用M4十字螺釘固定。控制儀的外形圖見圖1，安裝孔尺寸見圖2。
六、ODMC-5CSBE主控單元調試說明
1、接通電源

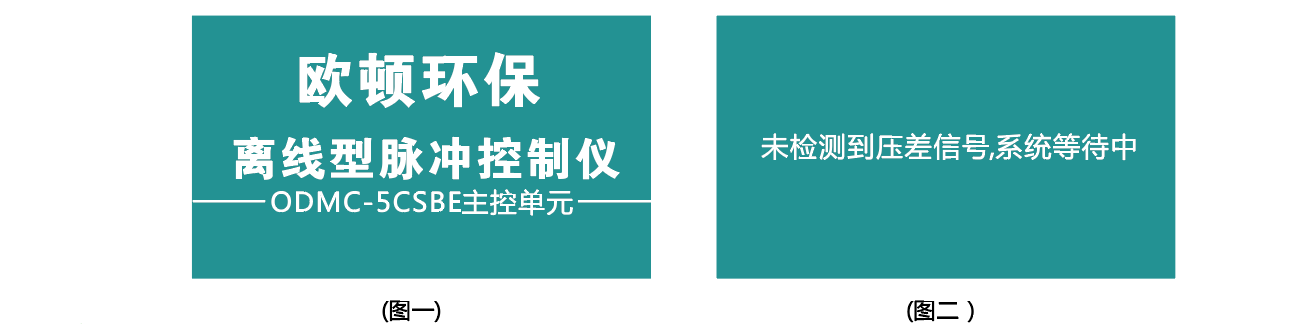

屏幕顯示公司名稱及產品型號如(圖一);按下紅色自鎖開關進人調整狀態,等待約10秒后LED屏顯示(圖二)"未檢測到壓差信號,系統等待中"開始調整所需時間參數。
2、參數設置

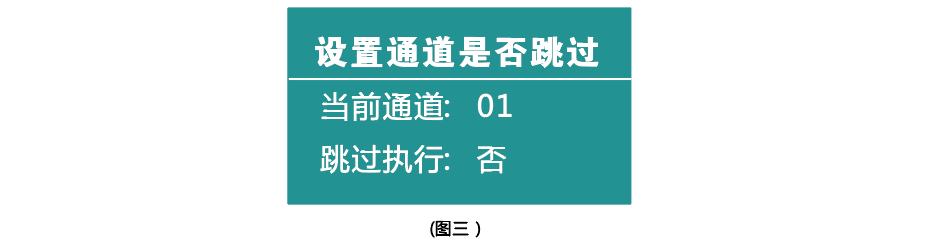

路數設置:<1>進入方法︰按【路數】鍵進入路數設置，界面如下(圖三)。
<2>參數調整︰按【加】【減】鍵調整當前通道路數，【功能】鍵設置是否跳過。
說明:不跳過該路為"否";跳過為"是"。
<3>參數保存:路數設置完成后按【路數】鍵退出設置并保存。
備注:該控制系統一般為定制系統出廠路數已設定,客戶一般無需調整。

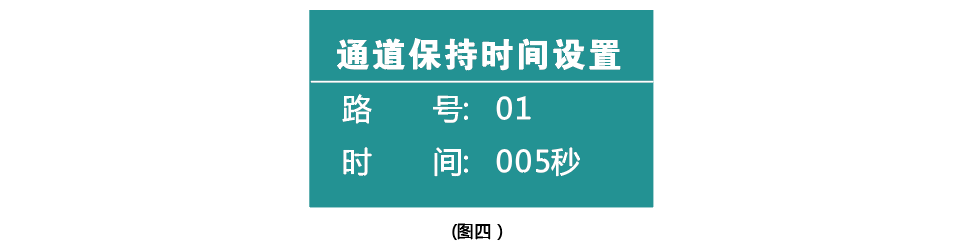

時間設置:<1>進入方法∶按【時間調整】鍵進入各路時間設置，界面如(圖四)。
<2>參數調整︰【加】【減】鍵調整當前閃爍設置的數值，【功能】鍵移位要設置的位數參數，
【路數】鍵設置調整路號。其他路號參數與上調節方法一致。
<3>參數保存∶按【時間調整】鍵退出并保存設置。

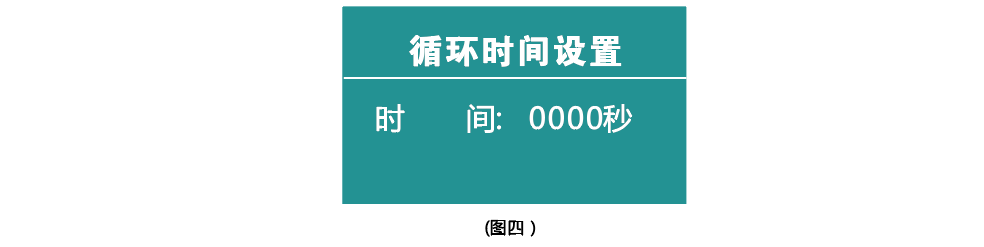

循環時間設置:<1>進入方法︰按【循環間隔】鍵進入循環時間設置，界面如下(圖五)。
<2>參數調整∶【加】【減】鍵調整當前閃爍設置的數值，【功能】鍵移位要設置的位數參數。
<3>參數保存:按【循環間隔】鍵退出并保存設置。
所有參數設置完成后,按回紅色自鎖開關進人運行狀態。
壓差驅動:等到外部的壓差信號來開啟整機的運行，中途壓差信號丟失不影響正在執行的動作，直到整個路數過程全部結束后并且等到執行完循環的延時時間完成則再次檢測壓差信號，若存在壓差信號則自動循環運行，若沒有壓差信號則等待。
特別提醒:
1、每路時間應大于每臺"離線脈沖控制儀"的工作時間。
2、壓差:壓差信號為無源開關信號,使用壓差信號時,將原壓差端子上的短接線去掉,改接壓差信號線,如有壓差信號控制儀執行循環工作,如無壓差信號控制儀執行等待狀態。

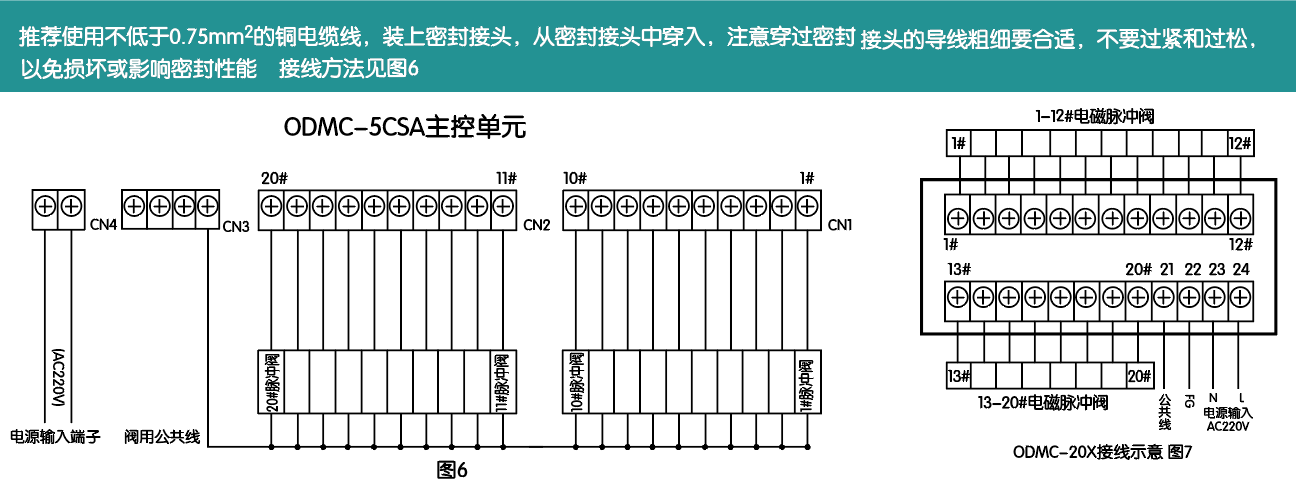

接線說明:<1>主控單元板左下角"AC220V LN"接AC220V交流電源。
<2>主控單元板上”輸出公共端“接每臺脈沖控制儀的電源輸入”L”;主控單元板上”1-10路“
分別接每臺控制儀的電源輸入”N”。
